干扰源、耦合途径、敏感设备并称电磁干扰三要素。要构成电磁干扰效应，这三个要素缺一不可。 只要缺失三个其中的任何一个因素，电磁干扰现象就不会发生。

1．电磁干扰源

电磁干扰源包括微处理器、微控制器、传送器、静电放电和瞬时功率执行元件，如机电式继电器、开关电源、雷电等。在微控制器系统中，时钟电路是最大的宽带噪声发生器，而这个噪声被扩散到了整个频谱。随着大量的高速半导体器件的发展，其边沿跳变速率很快，这种电路将产生高达300 MHz的谐波干扰。

2．耦合路径

噪声被耦合到电路中最容易被通过的导体传递，如果一条导线经过一个充满噪声的环境，该导线会感应环境噪声，并且将它传递到电路的其余部分。噪声通过电源线进入系统，由电源线携带的噪声就被传递到了整个电路，这是一种耦合情况。

3．敏感设备

所有的电子电路都可能受到电磁干扰。虽然一部分电磁干扰是以射频辐射的方式被直接接受的，但大多数电磁干扰是通过瞬时传导被接受的。在数字电路中，复位、中断和控制信号等临界信号最容易受到电磁干扰的影响。控制电路、模拟的低级放大器和电源调整电路也容易受到噪声的影响。

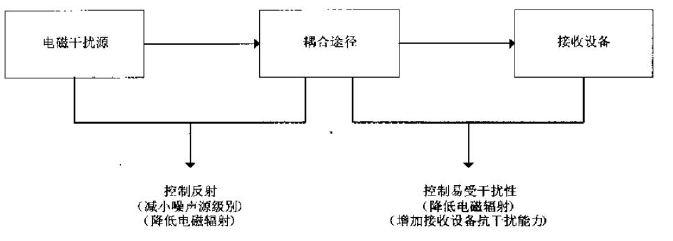

在电磁干扰抑制技术方面，人们总是想方设法地将三个之中的一个去掉：屏蔽掉干扰源、隔离开敏感设备或者切断耦合途径。对于整个设备或者系统来说，干扰源是外在的，有时也是无处不在的，有些可以很容易地去掉，但大部分可能不容易去掉或者根本去不掉。
